1. 觸摸屏報“主機電流超過額定電流”

（1），檢查控制器版本號，具體進入方法為在 主畫面點擊“監控”進入畫面后，在點擊“下一頁”，進入頁面后點“出廠日期查詢”便可以查看到控制器版本號。查看廠家參數，如果“主機電流”設定值小于電機額定值，請手動更改為電機額定電流。同樣,風機電流也相應改為風機電流額定值。

2、檢查過主控制器主機電流設定值沒問題后，檢查變頻器故障記錄，F1.0 ---F1.8的參數值，詳細記錄以上參數。

3、以上方法都嘗試過，請跟換主控器。



2. 觸摸屏報“風機過流報警”

1、檢查控制器版本號，版本號為V3.14以下的都有可能出現這個問題。具體進入方法為在 主畫面點擊“監控”進入畫面后，在點擊“下一頁”，進入頁面后點“出廠日期查詢”便可以查看到控制器版本號。查看廠家參數，如果“風機電流設定值”小于電機額定值，請手動更改為電機額定電流。



3. 觸摸屏報“主機線路損壞報警”

1、檢查電機啟動是電流數值是否正常，用鉗形電流表鉗電流變頻器輸出到電機的電流是否正常，檢查電機是否缺相，檢查鉗形電流表數值和觸摸屏電流數值是否偏差很大，如果偏差大請重新校準電流。

2，在主畫面點擊監控頁面，進入監控頁面后點擊頁面右下角的空白處兩到三秒，聽到嘀的一聲后，在點擊頁面左下角空白處兩到三秒，成功后會進入另外一個頁面，頁面右上角顯示“此頁面不用翻譯”，點擊頁面中左上角中的溫度1電壓兩到三秒，聽到滴的一聲，在把屏幕下方點擊關閉，成功時顯示“主機檢測關閉”。

4. 觸摸屏報“機器運行中有故障”

1、出現該故障原因一般為一代控制器或者是控制器版本為V3.13以前的程序版本。

2、檢查控制器的接線是否牢固，嘗試給機臺接地。

3、如果機臺接地后觸摸屏還是提示有故障，請聯系工控部更新觸摸屏程序。



5. 觸摸屏操作移位校準觸摸屏

1．現象是操作觸摸屏時觸摸屏反應不靈敏，需要校準觸摸。

2.校準方法為把觸摸屏背部的膠墊撥開，看到有1~5號的撥碼開關，把1號撥碼開關撥到1，其余保持不變，然后斷電重啟觸摸屏，稍等幾秒后觸摸屏畫面左上角顯示一個x，用手按住x兩到三秒后松手，接著就是左下角，右下角，右上角，屏幕正中，重新校準5個點后觸摸屏提示是否OK,這時候把觸摸屏后面的1號撥碼開關撥回0，之后按下觸摸屏的OK確定后開機即可，這樣就完成了觸摸屏的校準。



6. 使用U盤更新觸摸屏程序

1、使用U盤更新程序操作很簡單，只要把含有觸摸屏程序的U盤插入觸摸屏背部的USB插槽處，待觸摸屏提示彈出OK確定下載，之后觸摸屏會重新啟動，這時候觸摸屏程序已經更新了。





7. 觸摸屏報“無線通信模塊無連接報警”

1、故障原因是空壓機控制器與遠程通信模塊DTU之間的連接中斷或異常。

2、出現該故障請檢查空壓機控制器與遠程通信模塊的通信線，檢查遠程通信模塊DTU的電源是否正常（DTU電源由控制器提供，為直流12v），檢查遠程通信模塊DTU指示燈是否正常閃爍。

3、如果以上問題都排查確認無誤，還有一種故障可能是空壓機控制器的通信口損壞，請跟換空壓機控制器。





8. 觸摸屏報“無SIM通信卡報警”

1、故障原因是遠程通信模塊DTU沒有插入SIM卡，或者是識別不到SIM卡號碼。

2、處理方法，檢查是否插入SIM卡，如果沒有插入請插入SIM卡。如果已經插入了SIM卡，檢查DTU的卡槽金屬片是否氧化，

檢查SIM是否損壞，測試方法為把SIM卡插入

到手機，查看手機是否能夠識別到。

3、以上問題確認無誤無故障，請跟換一個新的DTU。

9. 觸摸屏報“SIM通信卡被更換報警”

1、故障原因為空壓機控制器保存到的SIM卡號碼與當前識別到的SIM卡號碼不相符，可能為跟換過SIM卡。

2、要消除該報警，請進入開機歡迎畫面，按住頁面左下角兩秒，進入畫面后點擊頁面左上角的下一頁，在點擊頁的。



10. 觸摸屏報“排溫超高預警”

1、預警原因：①油位太低；②環境溫度太高；③油冷卻器表面太臟；④風扇或風扇電機故障；⑤油過濾器阻塞；⑥接到控制器的溫度傳感器信號線松動。⑦風機反轉。

2、處理方法：①加油；②增強環境通風，降低環境溫度；③清潔油冷卻器；④檢修，更換風扇；⑤更換油過濾器；⑥檢查溫度傳感器接線；⑦確認風機轉向，反轉請跟換風機接線相序。

11. 溫度超限停機報警

1、預警原因：①油位太低；②環境溫度太高；③油冷卻器表面太臟；④風扇或風扇電機故障；油過濾器阻塞。⑥接到控制器的溫度傳感器信號線松動。⑦風機反轉。

2、處理方法：①加油；②增強環境通風，降低環境溫度；③清潔油冷卻器；④檢修，更換風扇；⑤更換油過濾器。⑥檢查溫度傳感器接線；⑦確認風機轉向，反轉請跟換風機接線相序。





12. 觸摸屏報“控制器和主機變頻器通信未建立預警”

1. 檢查參數：科樂8300變頻器請檢查一下參數F7.00=1，F7.01=3，F7.02=1； 永磁科樂8900變頻器請檢查以下參數  P15.00=0;   P15.01=1;  P15.02=0;

永磁英威騰變頻器請檢查以下參數P14.00=1,   P14.01=3,   P14.02=0;

2. 若上一步驟無問題，檢查變頻器與控制器通信線A1，B1是否連接可靠，是否使用屏蔽線。

3. 變頻器是否接地，整個系統是否可靠接地。

4. 更換控制器，

5. 更換變頻器主板

13. 觸摸屏報“控制器和風機變頻器通信未建立預警”

1、 檢查參數：科樂變頻器檢查參數F7.00=1，F7.01=3，F7.02=2;

          英威騰變頻器檢查參數P14.00=2,   P14.01=3,   P14.02=0;

2、上一步驟無問題，檢查變頻器與控制器通信線A1，B1是否連接可靠，是否使用屏蔽線。

3、變頻器是否接地，整個系統是否可靠接地。

4、更換控制器。

5、更換變頻器主板。

14. 觸摸屏報 “主機變頻器報警”

1、主機變頻器故障纖細故障代碼處理請查看變頻器故障章節。

2、復位變頻器請按變頻器STOP按鈕。

3、復位后觸摸屏還是報變頻器故障請檢查變頻器故障輸出I1.0與COM這兩根線是否中斷。

15. 觸摸屏報 “相序錯誤報警”

1、 報警原因：①三相電源的相序接反；②三相電源斷相。

2、 處理方法：①交換任意兩相的連接順序；②檢修線路。

16. 觸摸屏報 “壓力傳感器損壞報警”

1、報警原因：①壓力傳感器損壞或沒有連接；②傳感器線路斷線或線路接反。

2、處理方法：①更換壓力傳感器；②檢修壓力傳感器線路。



17. 觸摸屏報“壓力超限報警”

1、 報警原因：當前壓力超過設定的機器最大允許壓力。

2、 處理方法：檢查設定數據，檢查機器壓力情況和壓力傳感器。具體方法為在開機界面點擊“參數”然后點擊“廠家參數”相應輸入用戶名和密碼進入可以看到這兩個參數是否設置過低。





18. 觸摸屏報 “溫度傳感器損壞報警”

1、故障原因：①溫度線路斷線；②溫度傳感器損壞或沒有連接；

2、處理方法：①檢查溫度傳感器線路是否松動；②跟換溫度傳感器；

19. 觸摸屏報“主機電流不平衡報警”或者“風機電流不平衡報警”

1、故障原因：電源進線接觸不良導致相與相之間電流不平衡、接觸器觸點損壞、

電機內部線圈損壞，也有可能是電流互感器損壞導致讀取電路數據偏差大。

2、處理方法：首要檢查對象為電源進線是否接觸良好，檢測交流接觸器觸點是否完好，檢測電機是否正常。用萬用表檢測電機三相限流是否正常。

3、如果用萬用表檢測電流平衡，實際觸摸屏監控數據顯示電流不平衡，請修改一下參數，開機界面點擊“參數”然后點擊“廠家參數”相應輸入用戶名和密碼進入可，把該參數改成30。

20. 觸摸屏報“主機線路損壞報警”

1、報警原因為當點擊開機按鈕后在15s內控制器檢測主機電流的值的小于理論值，控制器認為主機線路存在故障。可能原因為：①電機損壞或缺相；②接觸器損壞或線路松脫 ；③CT1互感器損壞或線路故障；④控制器與變頻器通訊故障；⑤參數里面變頻器類型不匹配。

2、處理方法：①檢查電機是否正常；留心故障按下啟動按鈕后接觸器是否吸合，如果接觸器不吸合，相應檢查控制器線路是正確；檢查電流互感器是否損壞，主要針對風機互感器（變頻機無主機電流互感器，電流由控制器檢測）；檢查控制器與變頻器通信數據是否正確；查看參數，在開機頁面點擊信息畫面，按住頁面左下角兩秒后松手進入頁面后點擊下一頁按鈕，查看變頻器類型是否選著正確。

21. 觸摸屏與控制器無法通訊

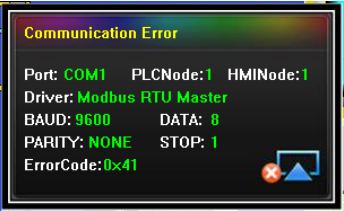

若觸摸屏顯示上圖畫面，則說明控制器與觸摸屏的通訊出現故障。故障點為控制器、通訊線、觸摸屏。

解決方法：

1) 重新給空壓機上電

2) 若步驟一無法解決故障則檢查控制器的插頭是否插緊，是否可靠。觸摸屏的插頭是否為COM1，是否插緊，是否可靠。

3) 若步驟二正常，則拆下通訊線，檢測通訊線是否可靠，或更換通訊線。

4) 若步驟三正常，則更換控制器或觸摸屏。

應急啟動或者停止空壓機方法：使用一根導線短接控制器輸入線I0.0與I0.2實現開啟機器，短接I0.1與I0.2實現機器停止。



22. 觸摸屏黑屏

1) 重新給空壓機上電

2) 若步驟一無法解決故障，則更換觸摸屏。



23. 觸摸屏死機

1) 重新給空壓機上電

2) 若步驟一無法解決故障，則更換觸摸屏。
