①空氣過濾器  過濾器為一干式紙質過濾器，過濾紙細孔度約為10um左右，通常每2500～3000h（依環境而定）應取下

清除表面的塵埃。清除的方法是使用低壓氣將塵埃由內向外吹除。保養的時候需要拆下觀察過濾器使用情況，即表示空氣過濾器必須清潔或更換。

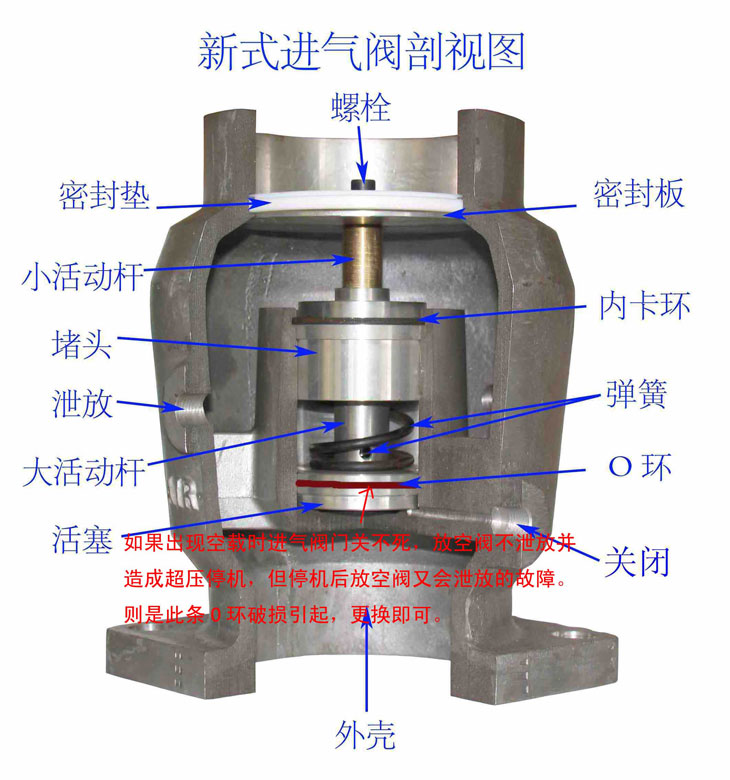

②進氣閥

a．壓縮機啟動時，進氣閥位于關閉狀態，使壓縮機在低負載下啟動，減輕了電機啟動時的負載，便于電機的正常工作。同時進氣閥本體所帶有的空載進氣小孔，避免了壓縮機體內的過真空。并能盡快建立系統所需氣壓。

b．實現壓縮機空車、重車轉換。壓縮機啟動后，進氣閥打殲。壓縮機就轉換為重車狀態即正常工作狀態。

c．停機自動卸壓及止回功能。停機后進氣閥能快速卸除油氣桶的氣壓，使下次啟動電機不至過載；同時能防止油氣桶內壓縮氣體倒流，造成轉子反轉及含油氣體從過濾器中噴出。

③感溫探頭 壓縮機在失水、失油、水量不足、油量不足等情況下，均有可能會導致排氣溫度過高，當排氣溫度達到所設定的溫度值時，則系統會自動停機。跳機溫度一般設定在105～110℃，液晶面板上可讀出排氣溫度。



④油氣桶  油氣桶桶側裝有油位指示計，靜態潤滑油的油位應在油位計的高油位線與低油位線之間。油氣桶下裝有泄油口，每次啟動前應略微扭開泄油口以排除油氣桶內的凝結水，請注意：一旦有油流出，立即關閉該泄油口，以免有過多的潤滑油流出。桶上開有加油孔，可供加油用。



⑤安全閥  當系統壓力設定不當或失靈而使油氣桶內壓力比設定排氣壓力高出+0. 2MPa以上時，安全閥即會跳開，使壓力降至設定排氣壓力以下。安全閥于出廠前已經過調整，請勿隨意調整。

⑥泄放閥  泄放閥有二位二通常閉電磁閥和機械式放空閥兩種。當停機或空車時，此閥即打開，排出油氣桶桶內的壓力，以確保壓縮機能在無負載的情況下啟動或空負荷運轉。



⑦保壓閥（又稱最小壓力閥）  位于泊氣桶上方油分離器出口處，開啟壓力設定于0.4MPa左右，壓力維持閥的功能為：啟動時優先建立起潤滑油所需的循環壓力，確保機體的潤滑。當壓力超過0.4MPa之后方可開啟，可降低流過油分離器的空氣流速，除確保鈉分離器效果外，并可保護油分離器免因壓差太大而受損。如右圖所示



⑧冷卻器

a．若為風冷式的冷卻器，用冷卻風扇將冷空氣抽入，通過冷卻器來冷卻壓縮氣體。其排氣溫度一般在（大氣溫度+10℃）以下。風冷式的空壓機對環境溫度條件較敏感，選擇放置場所時，最好注意環境的通風條件。

b．若為水冷式的機型，則使用管殼式冷卻器，用冷卻水來冷卻壓縮空氣。其排氣溫度度在45℃以下（冷卻水入口水溫最高不得超過35℃）。水冷式壓縮機對環境溫度條件不敏感，且較易控制其排氣溫度，若冷卻水水質太差，則冷卻器易結垢而堵塞。必須特別注意，必要時需進行更換。

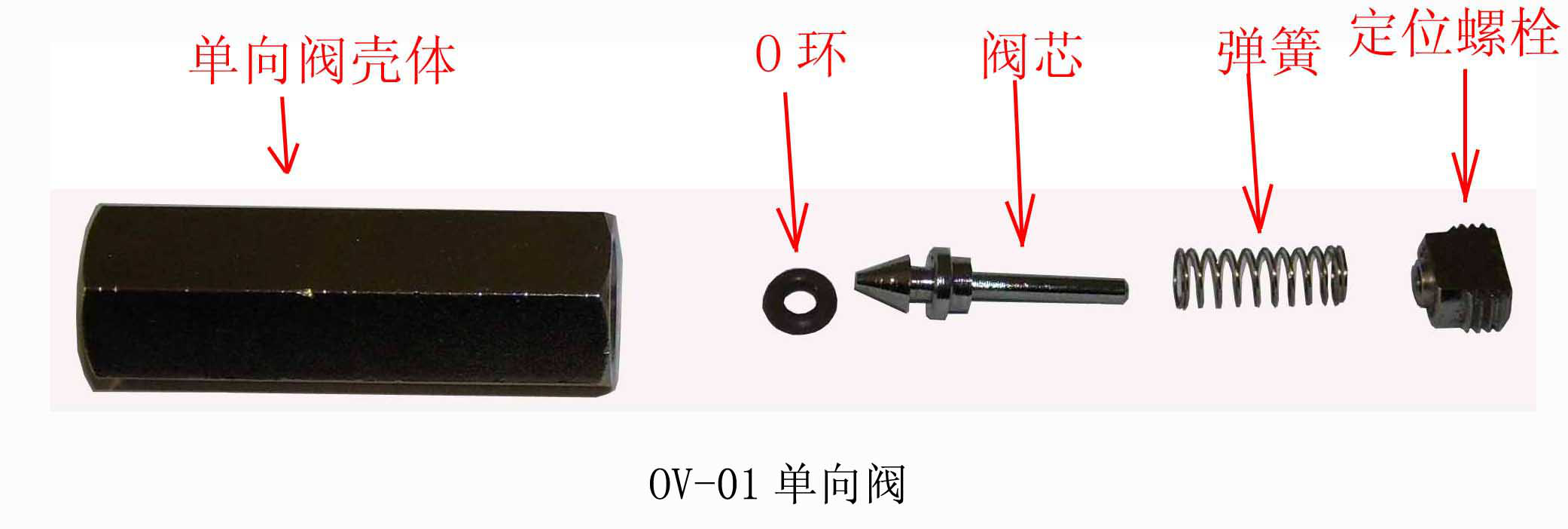

⑨單向閥

功能：主機壓縮后的油氣混合物單向輸送到油缸內，防止突然故障停機時缸內油氣混合物反噴到機頭，導致機頭反轉。單向閥損壞全通時會導致停機停機時油氣混合物反噴回空濾。單向閥堵塞會導致空壓機跑油，主機電流過大的一系列故障。



⑩氣水分離器  氣水分離器可除去因氣體冷卻之后所冷凝出來的水分、油滴及雜質等，壓縮氣體經過氣水分離器下方的調節閥，其略為開啟至剛好使冷凝水流出，而不致使空氣大量泄漏。
